6050全自動二次元點擊返回

型號：: ZOT-6050CNC

X-Y測量行程：: 600x500mm

測量精度：: 3+L/200um

重復性：: 3um

定制熱線：18024378065

點擊免費咨詢

解決方案提供

產品詳情

01產品介紹：Product parameters

6050全自動型影像測量?jī)x ，匯集精密機械、測控系統、軟件算法、光學設計、多領域技術。具有高速與精準的特性、可在單一機臺上執行多種功能、大大減少重復購置機臺的花費與使用空間的浪費。能效率地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于光學玻璃、PCB板、菲林、模切保護膜、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業、實現大批量快速精準檢測。

02產品特點：Product parameters

整機采用天然高精密度花崗石，花崗石具有不會變形的特性，保證了機臺的精度長期穩定性；全新的造型設計，外觀整潔、美觀、大方；

XYZ三軸采用高性能伺服馬達全閉環控制，高速無間隙，靈敏可靠，定位精準，運動精度高；高精度導軌和臺灣TBI滾珠絲桿，確保運動系統精度和穩定性；

全鼠標操作，簡單易用，可選搖桿操作更加輕便；

底光和表面光采用可程控LED冷光源，避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；采用750TVL高清晰工業彩色CCD，保證擁有高品質的測量畫面以及清晰的觀察

采用定格定倍鏡頭，大大提高了工作效率及測量精度，影像放大30X--200X；高精度光柵尺，確保系統的定位精度和測量精度，光柵解析度為0.001mm

全自動測量軟件，功能強大，操作簡單。

03產品應用：Product parameters

影像測量?jī)x圣筜碮芫鑓?癐疁塏請?虀鑓?癐埤圍鈶碨鑓?癐埤2. 5鈶碨鑓?癐，適用于以二維測量為目的的一切應用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

04技術規格及參數：Product parameters

型號	ZOT-6050CNC
X-Y測量行程	600x500mm
Z軸行程	有效行程200mm，（可定做定做其他行程）
測量精度	3+L/200um
重復性	3um
光柵尺	封閉式光學尺，光學分辨率X 、Y 、Z軸0.001mm
CCD相機	高清彩色CCD數字相機
光學鏡頭	0.7x-4. 5x定格變倍鏡頭，總視頻放大倍數為30x-230x
照明系統	表面光：四區八環 LED 冷光源；
照明系統	底光：程序可控;平行輪廓LED光源，程序可控
操作方式	鼠標操作，編程自動檢測 ，可選搖桿操作
電源	110V-220V±10% 50/60Hz
儀器尺寸	168014501800mm
儀器重量	450kg
機臺承重量	30kg

05標準配置：Product parameters

主機	00級天然大理石底座和立柱	工作臺	00級天然大理石底座和立柱
儀器臺	不銹鋼鈑金定制烤漆	CCD相機	高清彩色CCD相機，索尼芯片
鏡頭	0.7X-4. 5X	馬達	星普伺服電機3套
光柵尺	新天光柵尺三條	運動控制	UWC4000
導軌	精密交叉導軌3套	影像卡	SDK2000
光學玻璃	工作臺玻璃一塊	軟件	自動測量軟件加密鎖一個
校準快	校準塊定制1塊	電腦	工控專用測量電腦

06可選配件：Product parameters

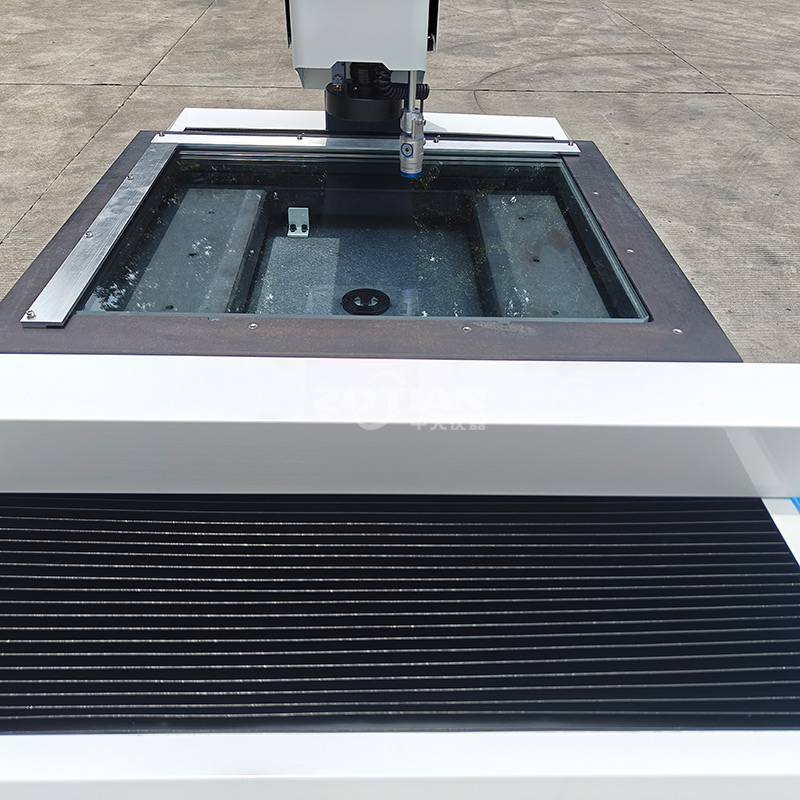

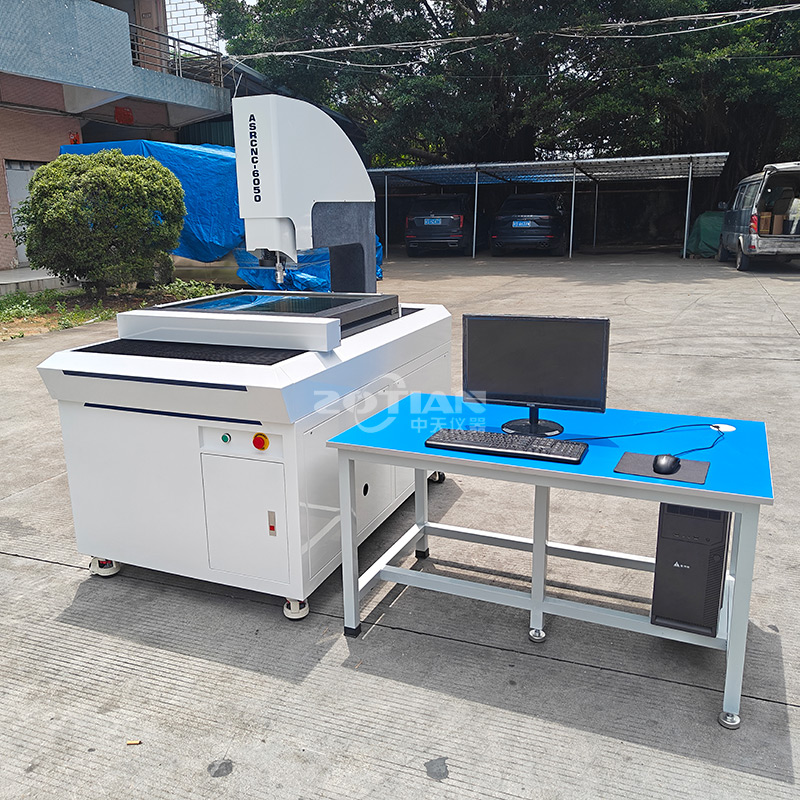

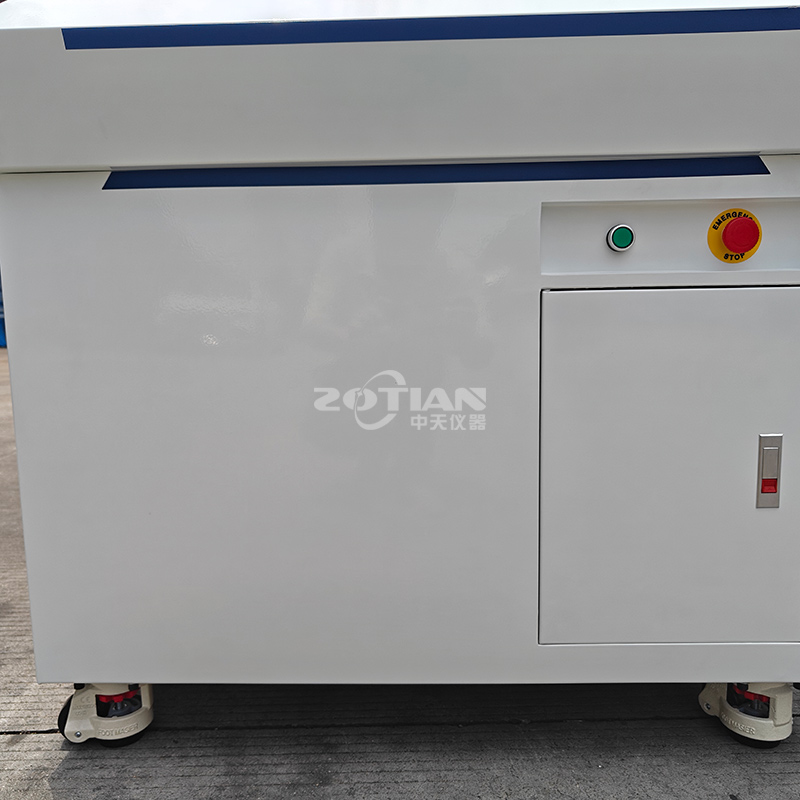

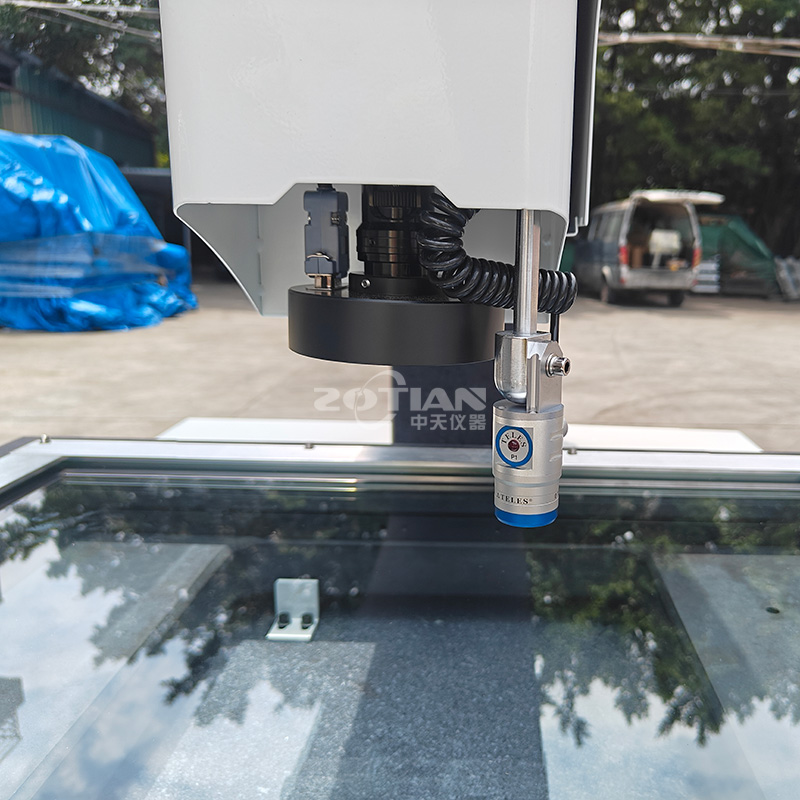

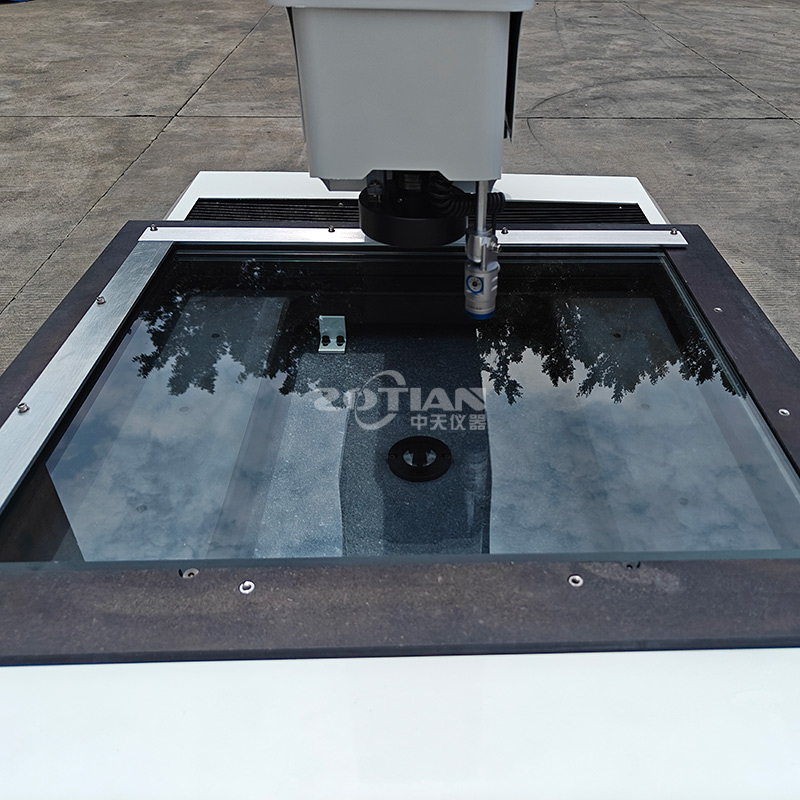

07產品圖展示：Product parameters
